Ein Echolot ist beim Angeln kein Gimmick, sondern ein Werkzeug, das Tiefe, Bodenstruktur und Fischaktivität sichtbar macht. Wer versteht, wie ein Echolot arbeitet, liest die Anzeige deutlich sicherer, erkennt Kanten, Krautfelder und harte Bodenbereiche schneller und trifft am Wasser bessere Entscheidungen. Genau darum geht es hier: das Funktionsprinzip, die wichtigsten Anzeigen, sinnvolle Einstellungen und die typischen Fehler, die ich auf dem Boot immer wieder sehe.
Die wichtigsten Punkte auf einen Blick
- Ein Echolot sendet Schallimpulse aus und misst die Zeit, bis das Echo zurückkommt.
- Die Tiefe ergibt sich aus der Laufzeit des Signals, nicht aus Kamerabildern oder Vermutungen.
- CHIRP liefert meist klarere Zieltrennung als ein einzelner Frequenzton.
- Hohe Frequenzen zeigen mehr Details, niedrige Frequenzen bringen mehr Reichweite und Tiefe.
- Eine saubere Montage des Gebers ist fast so wichtig wie das Gerät selbst.
- Auf dem Bildschirm zählt weniger die Menge an Technik als die Fähigkeit, die Anzeige richtig zu deuten.

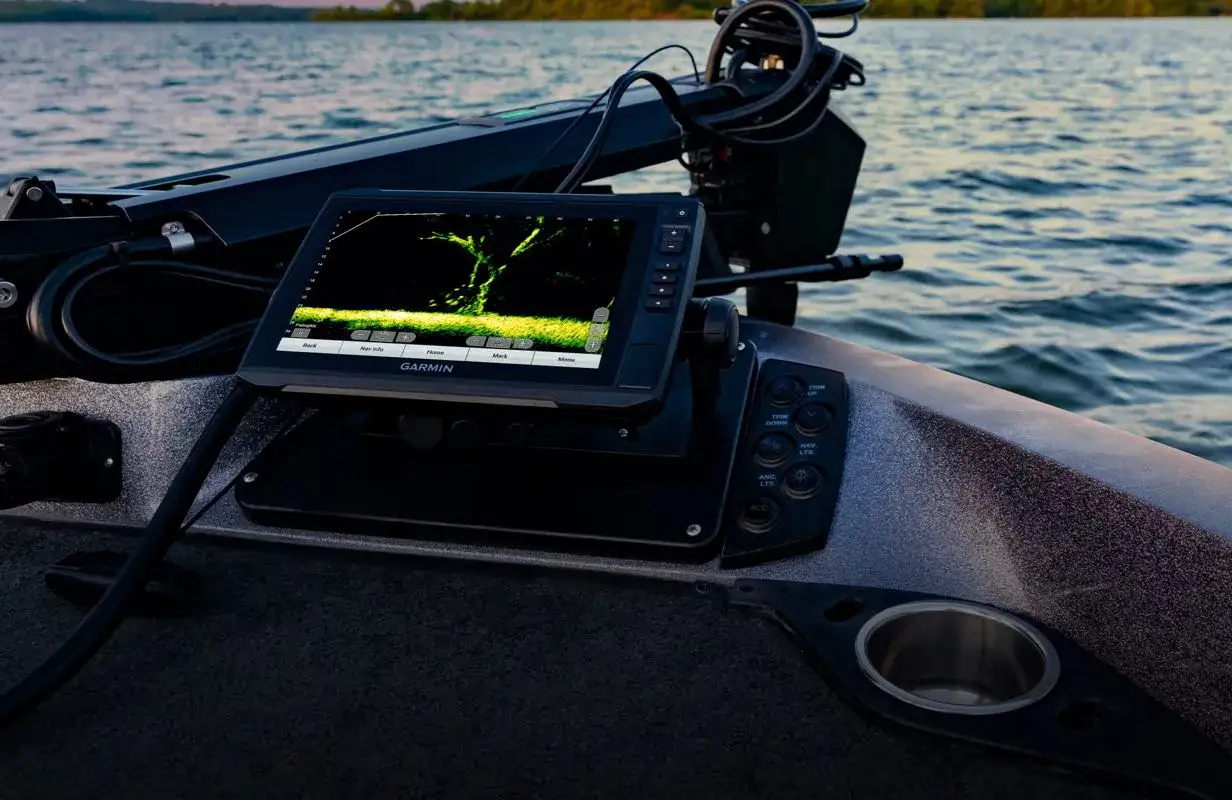

Wie funktioniert ein Echolot
Das Grundprinzip ist simpel: Der Geber am Boot sendet kurze Schallimpulse ins Wasser, diese treffen auf den Grund, auf Pflanzen oder auf Fische und kommen als Echo zurück. Das Gerät misst die Zeit zwischen Aussenden und Empfang und berechnet daraus die Entfernung. Im Wasser bewegt sich Schall deutlich schneller als in Luft, im Mittel etwa mit 1.500 Metern pro Sekunde, daher kann das Echolot sehr präzise auf Tiefe und Struktur schließen.
Wichtig ist dabei der Geber, also der Schallwandler. Er übernimmt beide Aufgaben: senden und empfangen. Wenn das Signal auf eine harte, dichte Fläche trifft, kommt meist ein stärkeres Echo zurück als bei weichem Schlamm oder dichtem Kraut. Genau deshalb zeigt ein gutes Echolot nicht nur die Tiefe, sondern oft auch, ob der Boden hart, weich, glatt oder unruhig ist.
Ich denke bei der Anzeige immer in zwei Schritten: erst die Laufzeit des Schalls, dann die Qualität des Rücksignals. Daraus entsteht das Bild unter dem Boot. Wenn dieses Grundprinzip sitzt, wird auch klar, warum Einstellungen, Montage und Wassertiefe so großen Einfluss auf das Ergebnis haben. Darauf baut die nächste Frage auf: Was sieht man auf dem Display eigentlich wirklich?
Was die Anzeige beim Angeln tatsächlich verrät
Viele Leser erwarten von einem Echolot eine einfache Antwort: Fisch da oder Fisch nicht da. In der Praxis ist die Anzeige etwas subtiler. Ein Fisch kann als Bogen, Teilbogen oder sogar als kurzer Strich erscheinen, je nachdem, wie sich Boot und Fisch zueinander bewegen. Wer die Form blind als Beweis nimmt, liest die Anzeige schnell falsch.
Ich achte deshalb zuerst auf drei Dinge: Bodenkontur, Zieltrennung und Signalstärke. Die Bodenkontur zeigt mir, ob ich über einer Kante, einer Kuppe, einer Rinne oder einer flachen Fläche fahre. Die Zieltrennung sagt mir, ob einzelne Fische sauber von Kraut oder Grund unterschieden werden. Die Signalstärke hilft mir einzuschätzen, ob der Grund hart oder weich ist.
| Anzeige | Was sie oft bedeutet | Typischer Nutzen am See |
|---|---|---|
| Deutlicher Bogen | Ein Ziel wurde während der Fahrt überquert | Hilft beim Erkennen einzelner Fische in Bewegungsrichtung |
| Kurzer Strich oder Punkt | Fisch, Köder oder kleines Objekt mit wenig Überfahrzeit | Nützlich in ruhiger Fahrt oder bei langsamen Präsentationen |
| Dicke Grundlinie | Starker Rücklauf, oft harter Boden | Gut zum Finden von Kanten, Stein, Schotter oder festem Untergrund |
| Unruhige, „weiche“ Kontur | Schlamm, Kraut oder lockerer Untergrund | Zeigt Zonen, in denen sich Fisch anders verhält als über hartem Boden |
Gerade auf kleinen Seen ist das wertvoll, weil dort Struktur oft wichtiger ist als reine Tiefe. Eine Kante neben einem Krautfeld bringt mehr als ein beliebiger Tiefenpunkt in der Mitte des Beckens. Wenn du die Anzeige so liest, wird aus dem Echolot ein Suchwerkzeug statt nur ein Tiefenmesser. Im nächsten Schritt lohnt sich der Blick auf die verschiedenen Sonartechniken, weil sie nicht alle denselben Zweck erfüllen.
Welche Sonartechnik für welchen Zweck sinnvoll ist
Beim Angeln gibt es nicht das eine perfekte Echolot. Es gibt vielmehr unterschiedliche Sonararten, die jeweils eigene Stärken haben. Genau hier wird die Technik oft unnötig kompliziert, obwohl die Logik einfach ist: Mehr Reichweite, mehr Detail oder mehr Flächenblick sind selten gleichzeitig in maximaler Form vorhanden.
CHIRP steht für ein Frequenzband statt eines einzelnen Tons. Das sorgt in vielen Situationen für bessere Zieltrennung, weil das Signal feiner ausgewertet werden kann. Für viele Angler ist das der sinnvollste Allrounder, besonders wenn Fische nah am Grund stehen oder in kleinen Gruppen unterwegs sind.
| Technik | Stärken | Grenzen | Praktischer Einsatz |
|---|---|---|---|
| 50 kHz / Low CHIRP | Mehr Tiefe und Reichweite | Weniger Detail | Tieferes Wasser, wenn Reichweite wichtiger ist als feine Struktur |
| 83 kHz / Medium | Breite Abdeckung | Detail nicht so scharf wie bei hohen Frequenzen | Ideal, wenn ich einen größeren Bereich unter dem Boot beobachten will |
| 200 kHz / High CHIRP | Hohe Auflösung | Etwas weniger Reichweite | Sehr gut für flacheres Wasser und präzises Lesen von Fisch und Struktur |
| DownScan / Down Imaging | Fotoähnliche Ansicht des Bodens | Weniger geeignet für große Tiefen | Zum Erkennen von Steinen, Holz, Kraut und festen Kanten |
| SideScan / Side Imaging | Blick nach links und rechts neben das Boot | Benötigt saubere Fahrt und gute Interpretation | Perfekt, um Struktur außerhalb der direkten Bootsachse zu suchen |
| Live-Sonar | Echtzeitansicht bewegter Ziele | Teurer und nicht in jeder Situation nötig | Spannend bei aktivem Vertikalangeln oder wenn ich Köder und Fisch direkt verfolgen will |
Ein Detail ist hier wichtig: Höhere Frequenzen liefern mehr Schärfe, niedrigere Frequenzen mehr Reichweite. Das ist kein Marketing-Spruch, sondern ein echtes physikalisches Tauschgeschäft. Für die meisten Seen ist deshalb ein gutes CHIRP-System plus Down- oder SideScan oft die pragmatischste Wahl. Danach stellt sich die Frage, warum die Anzeige trotz guter Technik manchmal trotzdem schlecht aussieht.
Worauf es bei Geber, Montage und Einstellungen ankommt
Die beste Sonartechnik nützt wenig, wenn der Geber falsch sitzt oder das Gerät schlecht eingestellt ist. Ich sehe das ständig: Luftblasen am Geber, ein schiefer Montagewinkel oder eine zu aggressive Empfindlichkeit machen aus einer brauchbaren Anzeige ein unruhiges Flimmerbild. Gerade bei Miet- oder Angelbooten am See ist das oft der eigentliche Schwachpunkt.
Der Geber sollte möglichst frei im Wasser arbeiten, also nicht hinter starken Verwirbelungen, nicht direkt im Propellerstrahl und nicht dort, wo beim Fahren ständig Luftblasen entstehen. Schon kleine Störungen können die Rücksignale zerhacken. Ein sauber montierter Geber ist deshalb kein Nebendetail, sondern die Basis für alles Weitere.
- Montagehöhe so wählen, dass der Geber dauerhaft im Wasser bleibt und nicht bei jeder Welle Luft zieht.
- Winkel korrekt setzen, damit der Schallkegel wirklich senkrecht in das Wasser läuft.
- Empfindlichkeit nicht zu hoch einstellen, sonst entsteht unnötiges Rauschen.
- Farbpalette so wählen, dass Grund und Zielobjekte klar getrennt bleiben.
- Frequenz an Tiefe und Ziel anpassen, statt stur nur einen Modus zu benutzen.
Wenn ich auf einem kleineren See unterwegs bin, stelle ich das Gerät oft bewusst schlicht ein und arbeite mich dann in kleinen Schritten vor. Weniger Chaos auf dem Display bringt meist mehr Fisch als jede überladene Ansicht. Mit diesem Setup im Hinterkopf lassen sich auch die typischen Fehler sehr schnell erkennen.
Welche Fehler ich beim Echolot am häufigsten sehe
Die meisten Fehlinterpretationen entstehen nicht durch schlechte Geräte, sondern durch falsche Erwartungen. Viele Angler glauben, ein Echolot müsse Fische immer eindeutig als Fische zeigen. In Wahrheit zeigt es vor allem Rückläufe, Kontraste und Bewegungsmuster. Wer das nicht einordnet, sieht schnell mehr hinein, als tatsächlich vorhanden ist.
Ein weiterer Klassiker ist eine zu hohe Geschwindigkeit. Wenn das Boot zu schnell fährt, wird die Anzeige unsauber, Bodenstrukturen werden verzerrt und Fische verschwinden im Bildrauschen. Auch zu viel Sensibilität macht Probleme: Das Gerät zeigt dann alles an, nur nichts mehr klar.
- Der Geber sitzt in Verwirbelungen oder hinter Luftblasen.
- Die Empfindlichkeit ist so hoch, dass jede Kleinigkeit als Ziel erscheint.
- Die Frequenz passt nicht zur Wassertiefe oder zur gewünschten Detailstufe.
- Das Boot fährt zu schnell für die gewählte Sonaransicht.
- Es wird nur auf Fischsymbole geschaut, nicht auf Struktur und Grundlinie.
- Kraut wird fälschlich immer als Störung gelesen, obwohl es oft genau die relevante Zone ist.
Besonders wichtig ist für mich der Punkt mit dem Kraut. In vielen Seen ist Bewuchs kein Problem, sondern ein Standortfaktor. Wer Kraut als Struktur begreift, erkennt oft die besseren Angelzonen schneller als jemand, der nur nach tiefen Löchern sucht. Damit landet man direkt bei der praktischen Frage, was all das für den Einsatz am See bedeutet.
Was am See wirklich den Unterschied macht
Am Ende zählt nicht, ob ein Echolot zehn Funktionen mehr hat, sondern ob ich damit sauber lesen kann, was unter dem Boot passiert. Für das Angeln an Seen reicht häufig schon ein solides Gerät mit sauberem Geber, vernünftiger Frequenzwahl und etwas Übung in der Interpretation. Das teure Spitzenmodell hilft nur dann, wenn ich die Anzeige auch diszipliniert auswerte.
Ich würde es so zusammenfassen: Struktur schlägt Bauchgefühl. Eine gut erkennbare Kante, ein harter Boden neben einem Krautfeld oder eine kleine Mulde am Rand einer flachen Zone sind oft die Stellen, an denen der Tag entschieden wird. Wer diese Übergänge früh sieht, fischt zielgerichteter und spart unnötige Wege über das Wasser.
Gerade auf ruhigen Seen, bei kurzen Touren oder auf einem Mietboot ist das ideal: wenig Technikstress, klare Anzeige, konkrete Entscheidungen. Genau darin liegt der eigentliche Nutzen, wenn man versteht, wie ein Echolot arbeitet und warum das Bild auf dem Display nicht einfach nur ein hübscher Unterwasserfilm ist. Wer sauber montiert, passend einstellt und nicht zu viel in jede Linie hineinliest, bekommt aus dem Gerät sehr viel mehr heraus als die meisten erwarten.
